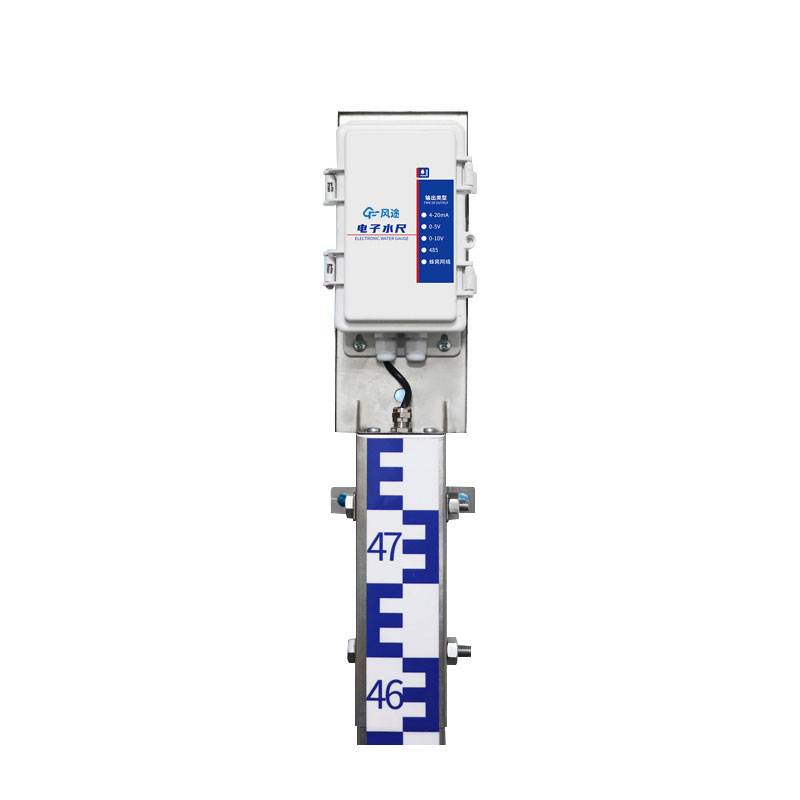

橋洞水位尺設備組成：主機、水尺節、采集器、供電系統、立桿

橋洞水位尺工作原理：利用水的微弱導電性原理，使用先進的處理器芯片做為控制器，通過測量電極獲取水位數據，經CPU數字編碼、分度、采樣、數字化處理后進行傳輸，然后采用有線或無線的通訊技術，將水位數據發送至監控中心或軟件，發揮水位實時監測和預警的作用。

供電方式：太陽能供電，30W、20AH

傳輸方式：2G無線傳輸，可選配4G

安裝方式：壁掛式

設備精度1cm（全量程等精度）

分辨率：1cm

單元節規格：80cm

測量長度：80cm*3

通信接口：標配RS485，可選配4G、4-20ma、0-5v、0-10v

參數配置：配置工具配置具體參數

工作模式：空高模式、測量水深模式、測量傾斜模式

最大功耗：主機最大功耗1W，水尺節最大功耗0.05W

控制卡關：RS485默認帶一路繼電器輸出，可任意關聯報警事項輸出或用于水位上下限控制。

安裝打孔尺寸：86.2mm

安裝孔直徑：10mm
